注射器全自动打包机工业机械设备三维动画制作
日期：2023-04-03 21:44
阅读：
作者：3yingdm

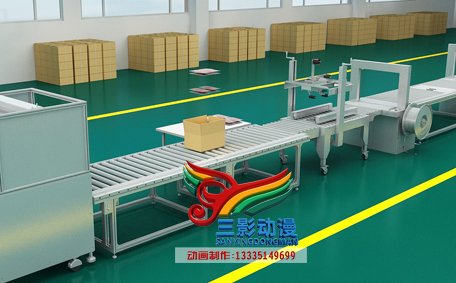

这个动画演示制作了注射器全自动打包的工艺流程，展示了全自动打包机工业机械设备的原理和三维图形。全自动注射器包装工艺流程演示：1.盒子自动开启，开箱机可支持底部封胶布或底部自动撑开，以适应客户场地不同尺寸的两种储存盒。可以根据实际需求来调整储物盒的数量。2、有两条吸塑包装机，并采用传感器感应开关错开的方式。这两条包装线的产品都会流入同一条流水线，在翻转机构的作用下，其中一条线的产品会倒流进入视觉定位机构并实现定位。3、视觉定位机制。使用CCD图像精确确定产品的实际物理位置，然后将该位置坐标传输给并联机器人。4、自动夹取装置，适用于并联机器人。利用CCD传输的坐标位置信息，并联机器人能够准确地抓取产品。现在这台配置的机器人能够达到每7分钟抓取100个板的效率。当前抓取效率可以满足2.5至3台普通吸塑包装机的需求。5、压实机构。使用自动压紧机构自动压实盒子中的注射器。6、请放置说明书的构件。这个机构能够自动存储一定数量的说明书，并将它们自动放入盒子中。如果有多个说明书需要同时放入盒子，可以根据需求进行结构调整。安排工作岗位来手动装配散装注射器和不规则盒子的包装盒。由于很多注射器的盒子内含的数量并不能被整排整除。当产品需要进行零散封装时，此时需要辅以人工操作，或者是因为某些规格的盒子无法自动封闭，同样需要人工帮助。这个工作站可以根据需要进行配备。8、箱子自动开箱机构。这个开箱系统可以支持高度小于600㎜的各种尺寸的箱子。根据客户场地的实际大小，储箱容量可以做出调整。9、箱子装箱机构。箱子被开启后，它们会被传送到箱体定位机构。每次使用四轴机械臂自动拾取三个盒子注射器并将它们放入箱子中。每个箱子将被拾取五次。10、封箱机构。将盒子装入箱子中后，再经过输送带到达封箱机构进行封装。当盖子被合上时会自动贴合封胶布。可选配扎带配置，且具备自动封扎功能。
三影动漫制作了一段演示动画，展示注射器全自动打包工艺流程。演示中，通过三维动画模拟了吸塑包装机、压紧机、开箱机、装箱机、封箱机以及机器人自动抓取机等工业机械设备的操作和原理。这些设备在自动工作时，能够完成包装等多个环节，提高工作效率。无论是产品演示宣传动画还是工业机械设备原理展示动画，会在企业实地进行考察。
